Inverter Hybrid INVT 50kW 3 Pha XD50KTR – Tường Vinh

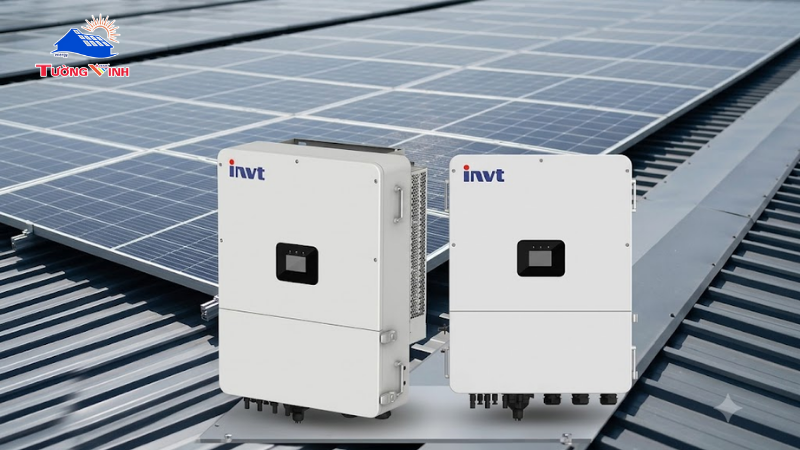

Inverter hybrid INVT 50kW 3 pha XD50KTR là biến tần hybrid công suất lớn thuộc dòng XD30 – 60KTR Commercial của INVT, được thiết kế cho các hệ thống điện mặt trời 3 pha có nhu cầu kết hợp điện mặt trời, điện lưới và pin lưu trữ Lithium. Model XD50KTR có công suất đầu ra định mức 50kW, hỗ trợ công suất PV đầu vào tối đa 80kWp, 4 MPPT và dải điện áp MPPT rộng từ 180 – 1000V.

Bên cạnh khả năng hòa lưới, XD50KTR còn hỗ trợ pin Lithium điện áp cao 300 – 850V, ngõ ra EPS chuyển mạch dưới 10ms và giao diện kết nối máy phát điện. Đây là cấu hình phù hợp để triển khai hệ thống hybrid cho nhà xưởng, cơ sở sản xuất, tòa nhà thương mại và các công trình 3 pha có nhu cầu lưu trữ điện hoặc duy trì nguồn điện dự phòng.

1. Thông số kỹ thuật inverter hybrid INVT 50kW 3 pha XD50KTR

Bảng thông số kỹ thuật chi tiết inverter hybrid INVT 50kW 3 pha XD50KTR

Xem thêm chi tiết datasheet inverter hybrid INVT 50kW 3 pha XD50KTR.

Điểm đáng chú ý của XD50KTR là inverter có công suất định mức 50kW nhưng cho phép kết nối hệ pin mặt trời với tổng công suất lên đến 80kWp. Kết hợp với 4 MPPT, thiết bị phù hợp với những công trình có diện tích mái lớn và cần chia hệ thống thành nhiều chuỗi PV khác nhau.

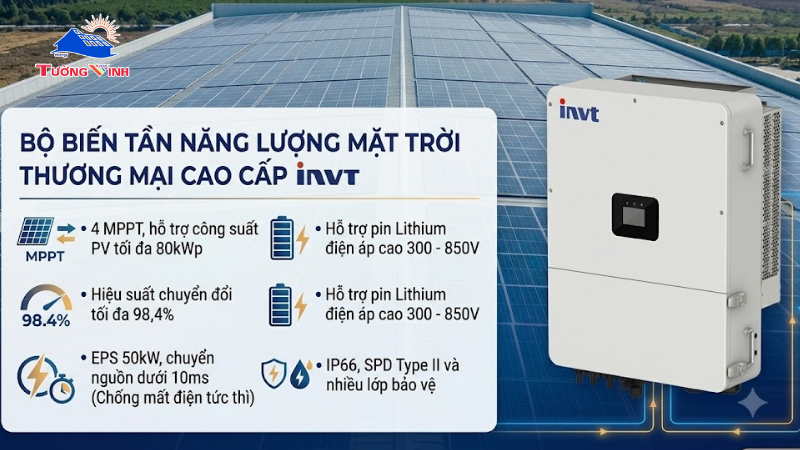

2. Đặc điểm công nghệ nổi bật của inverter hybrid INVT XD50KTR

2.1. 4 MPPT, hỗ trợ công suất PV tối đa 80kWp

Inverter hybrid INVT 50 kW 3 pha XD50KTR được trang bị 4 MPPT, dải điện áp MPPT từ 180 – 1000V, điện áp DC tối đa 1.100V và hỗ trợ công suất PV đầu vào tối đa 80.000Wp.

Nhờ có 4 MPPT, các nhóm tấm pin có thể được phân chia để inverter quản lý riêng. Điều này đặc biệt hữu ích khi công trình có nhiều khu vực mái, các dãy pin quay về hướng khác nhau hoặc có điều kiện nhận nắng không giống nhau.

Hiểu đơn giản, thay vì toàn bộ hệ pin phải hoạt động theo cùng một điều kiện, nhiều MPPT giúp việc chia và quản lý từng nhóm pin linh hoạt hơn, từ đó thuận tiện hơn khi thiết kế hệ thống PV công suất lớn.

Số lượng tấm trên mỗi string vẫn cần được tính toán theo Voc, Vmp, Isc, Imp và đặc tính của module sử dụng thực tế.

2.2. Hiệu suất chuyển đổi tối đa 98,4% giúp hạn chế hao hụt điện năng

Inverter hybrid INVT 50 kW 3 pha XD50KTR đạt hiệu suất chuyển đổi tối đa 98,4%, hiệu suất châu Âu 97,5% và hiệu suất sạc/xả battery 97,5%.

Tấm pin mặt trời tạo ra điện một chiều DC, trong khi phần lớn thiết bị trong nhà xưởng và công trình sử dụng điện xoay chiều AC. Inverter có nhiệm vụ thực hiện quá trình chuyển đổi này.

Hiệu suất 98,4% cho thấy inverter có khả năng hạn chế lượng năng lượng bị hao hụt trong quá trình chuyển đổi từ DC sang AC, nhờ đó tận dụng tốt hơn lượng điện mà hệ thống PV tạo ra.

Đối với hệ thống điện mặt trời Hybrid, hiệu suất sạc/xả battery 97,5% cũng giúp giảm tổn hao khi điện được đưa vào pin lưu trữ và lấy ra để cấp lại cho tải.

2.3. EPS 50kW, chuyển nguồn dưới 10ms khi mất điện

Ngõ ra EPS của Inverter hybrid INVT 50 kW 3 pha XD50KTR có công suất định mức 50kW, dòng điện tối đa 75,8A và khả năng đạt 1,5 lần công suất trong 10 giây. Thời gian chuyển mạch EPS dưới 10ms.

2.4. Hỗ trợ pin Lithium điện áp cao 300 – 850V

XD50KTR được thiết kế để làm việc với pin Lithium điện áp cao, dải điện áp battery từ 300 – 850V, dòng sạc/xả tối đa 2 × 100A và giao tiếp CAN/RS485.

Vì vậy, về nguyên tắc có thể thiết kế hệ lưu trữ với nhiều mức dung lượng khác nhau như 50kWh, 100kWh, 150kWh hoặc lớn hơn, miễn là hệ battery đáp ứng dải điện áp 300–850V và tương thích giao tiếp BMS với inverter.

Hệ thống có thể lưu lại điện mặt trời dư vào battery để sử dụng khi cần hoặc cấp điện dự phòng khi mất điện. Khi chọn pin lưu trữ cho XD50KTR, cần đảm bảo đúng dải điện áp và tương thích BMS với inverter.

2.5. IP66, SPD Type II và nhiều lớp bảo vệ

Inverter hybrid INVT 50 kW 3 pha XD50KTR đạt chuẩn bảo vệ IP66 (Chống bụi hoàn toàn và chịu được tia nước áp lực cao từ mọi hướng), sử dụng Smart Cooling và có thể hoạt động trong khoảng nhiệt độ từ -30°C đến +60°C.

Thiết bị được tích hợp nhiều chức năng bảo vệ gồm:

• DC Switch.
• Bảo vệ ngược cực DC.
• Chống đảo lưới.
• Bảo vệ ngắn mạch AC.
• Giám sát dòng dư.
• Giám sát lỗi chạm đất.
• Bảo vệ quá dòng và quá áp.
• Battery Active Function.
• SPD Type II.
• AFCI tùy chọn.

Các tính năng bảo vệ giúp inverter giám sát và xử lý nhiều tình trạng bất thường có thể xảy ra ở phía PV, điện lưới và hệ thống điện trong quá trình vận hành.

2.6. Smart I-V Curve Diagnosis hỗ trợ kiểm tra lỗi chuỗi PV

Dòng XD30 – 60KTR được trang bị chức năng Smart I-V Curve Diagnosis, hỗ trợ xác định lỗi trên chuỗi PV và tự động phát hiện các bất thường.

Đối với hệ thống 50kW có nhiều chuỗi tấm pin, việc tìm chính xác string đang hoạt động bất thường có thể mất nhiều thời gian nếu kiểm tra thủ công. Chức năng chẩn đoán I-V hỗ trợ quá trình xác định vị trí cần kiểm tra, giúp việc vận hành và bảo trì hệ thống thuận tiện hơn.

XD50KTR còn hỗ trợ nhiều inverter hoạt động song song, ngõ ra mất cân bằng 100%, đồng thời có giao diện tiêu chuẩn để kết nối máy phát điện và smart load.

3. Inverter hybrid INVT 50kW XD50KTR phù hợp với hệ thống nào?

3.1. Phù hợp với hệ thống hybrid 3 pha công suất lớn

XD50KTR thuộc dòng Three Phase hybrid inverter – Commercial của INVT. Với công suất đầu ra 50kW, khả năng tiếp nhận PV tối đa 80kWp và hỗ trợ hệ thống lưu trữ Lithium điện áp cao, sản phẩm hướng đến các công trình thương mại và sản xuất có phụ tải tương đối lớn.

Một số nhóm công trình có thể xem xét sử dụng XD50KTR gồm:

• Nhà xưởng sản xuất.
• Kho hàng và cơ sở logistics.
• Tòa nhà văn phòng.
• Nhà hàng, khách sạn quy mô lớn.
• Trang trại và cơ sở nông nghiệp sử dụng điện 3 pha.
• Cơ sở kinh doanh có mức tiêu thụ điện lớn.
• Hệ thống cần kết hợp điện mặt trời và pin lưu trữ.
• Công trình cần duy trì một nhóm tải quan trọng khi mất điện.
• Hệ thống cần phối hợp thêm máy phát điện.

Việc lựa chọn inverter 50kW cần dựa trên phụ tải thực tế, sản lượng PV dự kiến, nhu cầu sử dụng điện theo từng thời điểm và dung lượng lưu trữ cần thiết.

3.2. Khả năng tương thích và phối ghép thiết bị

Về phía PV, XD50KTR hỗ trợ công suất đầu vào tối đa 80kWp, điện áp DC tối đa 1.100V, dải MPPT 180 – 1.000V và 4 MPPT.

Về lưu trữ, inverter hỗ trợ battery Lithium điện áp 300 – 850V, dòng sạc/xả tối đa 2 × 100A và giao tiếp CAN/RS485.

Battery sử dụng thực tế cần được kiểm tra trong danh sách tương thích của INVT để bảo đảm inverter và BMS của pin có thể giao tiếp đúng với nhau.

Ngoài điện mặt trời, battery và điện lưới, XD50KTR còn hỗ trợ giao diện máy phát điện tiêu chuẩn và smart load, tạo thêm lựa chọn khi thiết kế hệ thống sử dụng nhiều nguồn điện.

4. Chứng nhận chất lượng và chính sách bảo hành

4.1. Chứng nhận và tiêu chuẩn chất lượng

Inverter hybrid INVT 50kW 3 pha XD50KTR được tích hợp nhiều chức năng bảo vệ như chống đảo lưới, bảo vệ ngắn mạch AC, giám sát dòng dư, giám sát lỗi chạm đất, bảo vệ quá dòng/quá áp và chống sét lan truyền Type II.

Tường Vinh hỗ trợ khách hàng kiểm tra CO, CQ và các tài liệu kỹ thuật liên quan theo sản phẩm và lô hàng thực tế.

4.2. Chính sách bảo hành INVT XD50KTR

Chính sách bảo hành áp dụng theo thông tin chính hãng của INVT hoặc đơn vị phân phối tại thời điểm khách hàng mua sản phẩm, thường sẽ là 5 năm.

Với các dự án thương mại, khách hàng nên kiểm tra thời gian bảo hành, điều kiện bảo hành và hồ sơ đi kèm trước khi đặt thiết bị.

5. Tại sao nên mua inverter hybrid INVT XD50KTR tại Tường Vinh?

Với inverter Hybrid công suất 50kW, lựa chọn đúng thiết bị mới chỉ là một phần của hệ thống. Phương án chia string PV, lựa chọn battery, tủ điện và xác định tải cần backup đều cần được tính toán phù hợp với công trình.

Khi lựa chọn inverter hybrid INVT 50kW 3 pha XD50KTR, Tường Vinh hỗ trợ:

• Cung cấp sản phẩm chính hãng, nguồn gốc rõ ràng.
• Tư vấn cấu hình theo nhu cầu sử dụng thực tế.
• Kiểm tra phương án phối ghép tấm pin.
• Hỗ trợ tính toán và phân chia string PV.
• Tư vấn lựa chọn pin lưu trữ tương thích.
• Tư vấn tủ điện và vật tư Solar đi kèm.
• Hỗ trợ kỹ thuật, cấu hình và cài đặt thiết bị.
• Hỗ trợ kiểm tra hồ sơ CO, CQ theo sản phẩm thực tế.
• Hỗ trợ giao hàng từ Tây Ninh và các khu vực lân cận.

6. Các thiết bị thường mua kèm inverter INVT XD50KTR

6.1. Tấm pin năng lượng mặt trời

XD50KTR hỗ trợ tổng công suất PV đầu vào tối đa 80kWp. Có thể phối ghép với các dòng module công suất lớn hiện nay, tuy nhiên số lượng tấm và cách chia string phải được tính dựa trên thông số điện của từng model tấm pin năng lượng mặt trời.

Đặc biệt cần kiểm tra điện áp và dòng điện của từng string để bảo đảm nằm trong giới hạn hoạt động của inverter.

6.2. Pin lưu trữ Lithium điện áp cao

XD50KTR sử dụng battery Lithium điện áp cao 300 – 850V và giao tiếp với hệ pin thông qua CAN/RS485.

Dung lượng battery nên được lựa chọn dựa trên mục tiêu sử dụng thực tế: lưu điện để sử dụng vào thời điểm khác, duy trì tải khi mất điện hoặc kết hợp cả hai nhu cầu.

Bên cạnh dung lượng và điện áp, model battery phải có khả năng giao tiếp BMS tương thích với inverter.

6.3. Tủ điện và phụ kiện Solar

Một hệ thống sử dụng XD50KTR có thể cần thêm:

• Tủ điện hybrid.
• Smart Meter/CT.
• Dây cáp DC Solar.
• Đầu nối MC4.
• Thiết bị đóng cắt AC/DC.
• Thiết bị chống sét và bảo vệ.
• Rail nhôm, kẹp pin và phụ kiện lắp đặt PV.
• Dây nguồn và dây truyền thông cho hệ battery.

Các thiết bị bảo vệ và tiết diện dây dẫn cần được tính theo công suất, dòng điện và thiết kế cụ thể của công trình.

7. Câu hỏi thường gặp về inverter hybrid INVT 50kW 3 pha XD50KTR

7.1. INVT XD50KTR có thể lắp tối đa bao nhiêu kWp tấm pin?

Inverter hybrid INVT 50kW 3 pha XD50KTR hỗ trợ công suất PV đầu vào tối đa 80kWp. Inverter có 4 MPPT, điện áp DC tối đa 1.100V và dải MPPT từ 180 – 1.000V.

Số lượng tấm pin thực tế còn phụ thuộc vào công suất và các thông số điện của module được sử dụng.

7.2. INVT XD50KTR sử dụng loại pin lưu trữ nào?

Inverter hybrid INVT 50kW 3 pha XD50KTR hỗ trợ pin Lithium điện áp cao, với dải điện áp battery từ 300 – 850V và giao tiếp CAN/RS485.

Khi chọn pin cần kiểm tra thêm danh sách battery tương thích của INVT, không nên chỉ dựa vào điện áp để quyết định phối ghép.

7.3. INVT XD50KTR có cấp điện khi mất điện lưới không?

Có. Inverter hybrid INVT 50kW 3 pha XD50KTR có ngõ ra EPS công suất định mức 50kW và thời gian chuyển mạch dưới 10ms.

Khi mất điện, hệ thống có thể lấy điện từ battery để tiếp tục cấp cho những tải đã được thiết kế vào nhánh dự phòng. Thời gian sử dụng phụ thuộc vào dung lượng pin và tổng công suất của các thiết bị đang hoạt động.

7.4. Vì sao inverter 50kW lại hỗ trợ đến 80kWp tấm pin?

Thông số 80kWp là công suất PV đầu vào tối đa mà XD50KTR cho phép, không phải công suất AC đầu ra của inverter.

Việc thiết kế công suất PV lớn hơn công suất định mức của inverter có thể giúp hệ thống có thêm khả năng khai thác năng lượng ở những thời điểm bức xạ không đạt mức tối đa. Tuy nhiên, tỷ lệ PV thực tế cần được kỹ thuật viên tính toán theo điều kiện công trình và giới hạn điện áp, dòng điện của inverter.

7.5. INVT XD50KTR có chống sét không?

Inverter hybrid INVT 50kW 3 pha XD50KTR được trang bị SPD Type II và có cấp bảo vệ IP66. AFCI là tính năng tùy chọn.

7.6. INVT XD50KTR có kết nối máy phát điện được không?

Có. Dòng XD30 – 60KTR có giao diện máy phát điện tiêu chuẩn, hỗ trợ generator và smart load. Nhờ đó, hệ thống có thể được thiết kế để phối hợp giữa PV, điện lưới, battery và máy phát điện tùy theo nhu cầu công trình.

8. Liên hệ báo giá inverter hybrid INVT 50kW 3 pha XD50KTR

Nếu đang cần triển khai hệ thống điện mặt trời hybrid 3 pha cho nhà xưởng, cơ sở sản xuất hoặc công trình có mức tiêu thụ điện lớn, khách hàng có thể liên hệ Tường Vinh để được tư vấn cấu hình phù hợp.

Tường Vinh hỗ trợ kiểm tra công suất PV, thiết kế string, lựa chọn pin lưu trữ, xác định tải dự phòng và tư vấn các thiết bị đi kèm trước khi chốt cấu hình inverter hybrid INVT 50kW 3 pha XD50KTR.
