Inverter Hybrid INVT 40kW 3 Pha XD40KTR – Tường Vinh

Inverter hybrid INVT 40kW 3 pha XD40KTR là biến tần hybrid công suất lớn thuộc dòng XD30 – 60KTR Commercial của INVT, phù hợp cho các hệ thống điện mặt trời 3 pha kết hợp điện mặt trời, điện lưới và pin lưu trữ Lithium. Model XD40KTR có công suất đầu ra định mức 40kW, hỗ trợ công suất PV đầu vào tối đa 64kWp, 4 MPPT và dải điện áp MPPT rộng từ 180 – 1000V.

Bên cạnh khả năng vận hành hòa lưới, XD40KTR còn hỗ trợ pin Lithium điện áp cao 300 – 850V, ngõ ra EPS chuyển mạch dưới 10ms và giao diện kết nối máy phát điện. Với cấu hình này, sản phẩm phù hợp cho nhà xưởng, cơ sở kinh doanh và các công trình thương mại cần hệ thống điện mặt trời hybrid 3 pha có khả năng lưu trữ và dự phòng nguồn điện.

1. Thông số kỹ thuật inverter hybrid INVT 40kW 3 pha XD40KTR

Bên dưới là bảng thông số kỹ thuật inverter hybrid INVT 40kW 3 pha XD40KTR.

Xem chi tiết datasheet inverter hybrid INVT 40kW 3 pha XD40KTR.

Điểm đáng chú ý của inverter hybrid INVT 40kW 3 pha XD40KTR là tuy có công suất định mức 40kW nhưng cho phép tiếp nhận hệ pin mặt trời lên đến 64kWp. Kết hợp với 4 MPPT, thiết bị mang lại nhiều lựa chọn hơn khi thiết kế số lượng tấm pin, phân chia các chuỗi PV và bố trí chúng trên từng khu vực mái.

2. Đặc điểm công nghệ nổi bật của inverter hybrid INVT XD40KTR

2.1. 4 MPPT và khả năng tiếp nhận tối đa 64kWp PV

INVT XD40KTR được trang bị 4 MPPT, dải điện áp MPPT từ 180 – 1000V và điện áp DC tối đa 1.100V. Công suất PV đầu vào tối đa đạt 64.000Wp.

Nhờ có 4 MPPT, inverter có thể quản lý nhiều nhóm tấm pin riêng biệt. Khi công trình có các dãy pin nằm trên nhiều hướng mái hoặc các khu vực nhận nắng khác nhau, kỹ thuật viên có thể phân chia các chuỗi pin vào MPPT phù hợp. Điều này giúp hệ thống linh hoạt hơn trong quá trình thiết kế và tối ưu khả năng khai thác điện từ từng nhóm tấm pin.

2.2. Hiệu suất chuyển đổi tối đa 98,4% giúp giảm hao hụt điện năng

XD40KTR đạt hiệu suất chuyển đổi tối đa 98,4%, hiệu suất châu Âu 97,5% và hiệu suất sạc/xả battery 97,5%.

Hiểu đơn giản, hiệu suất chuyển đổi cao giúp hạn chế lượng điện bị hao hụt khi inverter chuyển điện DC từ tấm pin thành điện AC để cung cấp cho thiết bị sử dụng. Nhờ đó, hệ thống có thể tận dụng tốt hơn lượng điện mà các tấm pin mặt trời tạo ra.

Đối với hệ thống điện mặt trời hybrid, hiệu suất sạc/xả battery 97,5% cũng giúp hạn chế tổn hao trong quá trình đưa điện vào pin lưu trữ và lấy điện từ pin ra để sử dụng.

2.3. EPS chuyển mạch dưới 10ms và công suất đỉnh 150%

Ngõ ra EPS của INVT XD40KTR có công suất định mức 40kW, dòng điện tối đa 60,7A và khả năng đạt 1,5 lần công suất trong 10 giây. Thời gian chuyển mạch EPS dưới 10ms.

2.4. Hỗ trợ sạc và xả pin lưu trữ công suất đến 44kW

XD40KTR sử dụng pin Lithium điện áp cao với dải điện áp từ 300 – 850V, dòng sạc/xả tối đa 2 × 100A và công suất sạc/xả tối đa 44kW.

Vì vậy hệ thống lữu trữ có thể thiết kế các mức như 40kWh, 60kWh, 80kWh, 100kWh hoặc lớn hơn tùy nhu cầu sử dụng

Công suất sạc/xả lớn giúp inverter nạp điện vào pin nhanh và lấy điện từ pin để cấp cho tải khi cần. Dung lượng pin lưu trữ sẽ được lựa chọn theo nhu cầu sử dụng thực tế và cần đảm bảo tương thích với inverter.

2.5. IP66, SPD Type II và nhiều lớp bảo vệ điện

Inverter hybrid INVT 40kW 3 pha XD40KTR đạt chuẩn bảo vệ IP66 (Chống bụi hoàn toàn và chịu được tia nước phun mạnh áp lực cao từ mọi hướng), sử dụng hệ thống làm mát Smart Cooling và có dải nhiệt độ hoạt động từ -30°C đến +60°C.

Inverter được tích hợp nhiều chức năng bảo vệ gồm:

• DC Switch.
• Bảo vệ ngược cực DC.
• Chống đảo lưới.
• Bảo vệ ngắn mạch AC.
• Giám sát dòng dư.
• Giám sát lỗi chạm đất.
• Bảo vệ quá dòng và quá áp.
• SPD Type II.
• AFCI tùy chọn.

Các lớp bảo vệ này giúp inverter kiểm soát nhiều sự cố điện có thể xảy ra trong quá trình hệ thống vận hành.

2.6. Chẩn đoán chuỗi PV và hỗ trợ nhiều inverter hoạt động song song

Dòng XD30 – 60KTR được trang bị chức năng Smart I-V Curve Diagnosis, hỗ trợ xác định lỗi trên chuỗi PV và tự động phát hiện các bất thường.

Với công trình có nhiều chuỗi pin mặt trời, tính năng này hỗ trợ kỹ thuật viên xác định chuỗi PV đang gặp vấn đề thuận tiện hơn khi kiểm tra và bảo trì hệ thống.

Dòng inverter này còn hỗ trợ nhiều inverter hoạt động song song, ngõ ra mất cân bằng 100%, đồng thời có giao diện tiêu chuẩn để kết nối máy phát điện và smart load. Đây là những tính năng hữu ích khi xây dựng hệ thống hybrid thương mại có cấu hình nguồn điện phức tạp hơn hệ dân dụng.

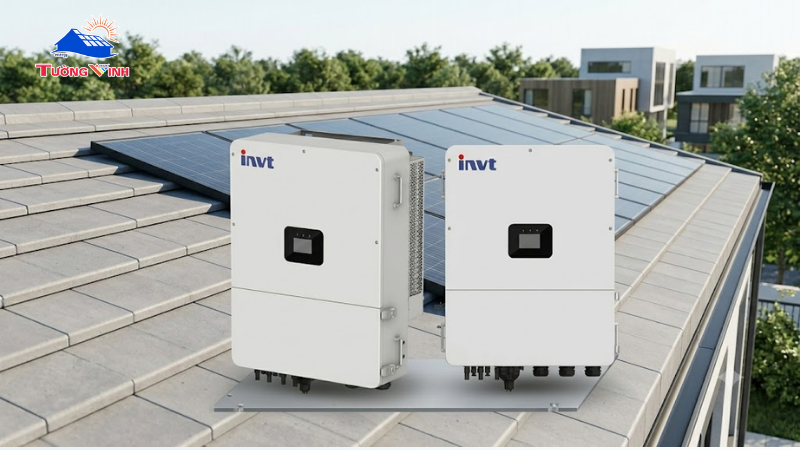

3. Inverter hybrid INVT 40kW XD40KTR phù hợp với hệ thống nào?

3.1. Phù hợp với hệ thống điện mặt trời hybrid 3 pha thương mại

XD40KTR thuộc dòng inverter hybrid 3 pha Commercial của INVT. Với công suất đầu ra định mức 40kW, khả năng tiếp nhận PV tối đa 64kWp và hỗ trợ pin Lithium điện áp cao, sản phẩm hướng đến những công trình có mức tiêu thụ điện lớn.

Một số nhóm công trình có thể xem xét sử dụng XD40KTR gồm:

• Nhà xưởng và cơ sở sản xuất.
• Tòa nhà và văn phòng.
• Nhà hàng, khách sạn.
• Cơ sở kinh doanh sử dụng điện 3 pha.
• Trang trại và cơ sở nông nghiệp có phụ tải lớn.
• Biệt thự hoặc công trình sử dụng hệ điện 3 pha công suất lớn.
• Hệ thống cần kết hợp điện mặt trời, pin lưu trữ và máy phát điện.
• Công trình cần nguồn điện dự phòng cho một nhóm tải quan trọng.

Việc lựa chọn inverter 40kW không chỉ dựa vào tổng tiền điện hàng tháng. Cần xem thêm công suất tải, thời gian sử dụng điện trong ngày, sản lượng PV dự kiến, nhu cầu lưu trữ và lượng tải cần duy trì khi mất điện.

3.2. Khả năng tương thích và phối ghép thiết bị

Về phía PV, XD40KTR hỗ trợ công suất đầu vào tối đa 64kWp, điện áp DC tối đa 1.100V, dải MPPT 180 – 1.000V và dòng điện tối đa 40A trên mỗi MPPT.

Do đó, khi phối ghép tấm pin cần kiểm tra các thông số Voc, Vmp, Isc và Imp của module để tính số tấm trên từng string và cách phân chia các chuỗi pin vào 4 MPPT.

Về lưu trữ, inverter hỗ trợ battery Lithium điện áp cao 300 – 850V, công suất sạc/xả tối đa 44kW, dòng sạc/xả tối đa 2 × 100A và giao tiếp CAN/RS485.

Không phải battery có điện áp nằm trong khoảng 300 – 850V đều có thể ghép trực tiếp với XD40KTR. Cần kiểm tra thêm danh sách battery được INVT xác nhận tương thích để đảm bảo inverter có thể giao tiếp đúng với BMS của hệ pin.

Ngoài PV, điện lưới và battery, dòng XD30 – 60KTR còn có giao diện máy phát điện tiêu chuẩn, hỗ trợ kết nối generator và smart load. Nhờ đó, hệ thống có thể được thiết kế với nhiều nguồn điện khác nhau tùy theo nhu cầu của công trình.

4. Chứng nhận chất lượng và chính sách bảo hành

4.1. Chứng nhận và tiêu chuẩn chất lượng

INVT XD40KTR được trang bị các chức năng bảo vệ như chống đảo lưới, bảo vệ ngắn mạch AC, giám sát dòng dư, giám sát lỗi chạm đất, bảo vệ quá dòng/quá áp và chống sét lan truyền Type II.

Đối với công trình cần hồ sơ thiết bị, Tường Vinh hỗ trợ khách hàng kiểm tra CO, CQ và các tài liệu kỹ thuật liên quan theo sản phẩm và lô hàng thực tế.

4.2. Chính sách bảo hành INVT XD40KTR

Chính sách bảo hành được áp dụng theo thông tin chính thức của INVT hoặc đơn vị phân phối tại thời điểm khách hàng mua sản phẩm, thông thường sẽ là 5 năm.

Đối với dự án thương mại, khách hàng nên kiểm tra rõ thời gian bảo hành, điều kiện bảo hành và hồ sơ thiết bị trước khi đặt hàng.

5. Tại sao nên mua inverter hybrid INVT XD40KTR tại Tường Vinh?

Inverter hybrid 40kW thường được sử dụng cho những hệ thống có quy mô tương đối lớn. Vì vậy, ngoài lựa chọn đúng model, việc tính toán công suất PV, chia string, lựa chọn battery và thiết kế tải dự phòng cũng ảnh hưởng trực tiếp đến khả năng vận hành của toàn hệ thống.

Khi lựa chọn inverter hybrid INVT 40kW 3 pha XD40KTR, Tường Vinh hỗ trợ:

• Cung cấp sản phẩm chính hãng, nguồn gốc rõ ràng.
• Tư vấn cấu hình inverter theo nhu cầu công trình.
• Kiểm tra phương án phối ghép tấm pin.
• Hỗ trợ tính toán và phân chia string PV.
• Tư vấn lựa chọn pin lưu trữ tương thích.
• Hỗ trợ lựa chọn tủ điện và vật tư Solar đi kèm.
• Hỗ trợ kỹ thuật, cấu hình và cài đặt thiết bị.
• Hỗ trợ hồ sơ CO, CQ theo sản phẩm và yêu cầu thực tế.
• Hỗ trợ giao hàng từ Tây Ninh và các khu vực lân cận.

6. Các thiết bị thường mua kèm inverter INVT XD40KTR

6.1. Tấm pin năng lượng mặt trời

XD40KTR cho phép công suất PV đầu vào tối đa 64kWp. Khi lựa chọn tấm pin năng lượng mặt trời cần kiểm tra công suất, Voc, Vmp, Isc và Imp để xác định số lượng module và thiết kế string phù hợp với 4 MPPT của inverter.

Không nên chỉ lấy 64kWp chia cho công suất mỗi tấm để quyết định số lượng module mà bỏ qua giới hạn điện áp và dòng điện trên từng MPPT.

6.2. Pin lưu trữ Lithium điện áp cao

XD40KTR hỗ trợ battery Lithium có dải điện áp 300 – 850V, công suất sạc/xả tối đa 44kW và giao tiếp CAN/RS485.

Khi lựa chọn pin lưu trữ cần kiểm tra đồng thời dung lượng cần sử dụng, điện áp hệ battery và khả năng tương thích BMS với inverter.

6.3. Tủ điện và phụ kiện Solar

Tùy cấu hình hệ thống, các thiết bị và vật tư sử dụng cùng XD40KTR có thể gồm:

• Tủ điện hybrid.
• Smart Meter/CT.
• Dây cáp DC Solar.
• Đầu nối MC4.
• Thiết bị đóng cắt AC/DC.
• Thiết bị chống sét và bảo vệ.
• Rail nhôm và phụ kiện lắp đặt tấm pin.

Các thiết bị bảo vệ, tiết diện dây dẫn và tủ điện cần được lựa chọn theo công suất và thiết kế thực tế của từng hệ thống.

7. Câu hỏi thường gặp về inverter hybrid INVT 40kW 3 pha XD40KTR

7.1. INVT XD40KTR có thể lắp tối đa bao nhiêu kWp tấm pin?

INVT XD40KTR hỗ trợ công suất PV đầu vào tối đa 64kWp. Inverter có 4 MPPT, điện áp DC tối đa 1.100V và dải MPPT từ 180 – 1.000V.

Số lượng tấm pin thực tế còn phải được tính theo điện áp và dòng điện của module, không chỉ dựa vào tổng công suất 64kWp.

7.2. INVT XD40KTR sử dụng pin lưu trữ điện áp bao nhiêu?

XD40KTR hỗ trợ pin Lithium điện áp cao trong khoảng 300 – 850V, giao tiếp CAN/RS485, dòng sạc/xả tối đa 2 × 100A và công suất sạc/xả tối đa 44kW.

7.3. INVT XD40KTR có cấp điện khi mất điện lưới không?

Có. XD40KTR có ngõ ra EPS công suất định mức 40kW và thời gian chuyển mạch dưới 10ms.

Khi mất điện lưới, inverter có thể chuyển sang sử dụng nguồn từ hệ thống pin lưu trữ để cấp điện cho những tải đã được thiết kế vào nhánh dự phòng. Thời gian sử dụng được bao lâu phụ thuộc vào dung lượng battery và lượng điện các tải đang tiêu thụ.

7.4. INVT XD40KTR có thể ghép tối đa bao nhiêu tấm pin mặt trời?

Không có một con số cố định áp dụng cho mọi loại tấm pin. XD40KTR cho phép tổng công suất PV tối đa 64kWp, nhưng số lượng module còn phụ thuộc vào công suất, Voc, Vmp, Isc và Imp của loại tấm pin được sử dụng.

Kỹ thuật viên cần tính riêng số tấm trên từng string để bảo đảm không vượt giới hạn điện áp và dòng điện của inverter.

7.5. INVT XD40KTR có chống sét không?

XD40KTR được trang bị SPD Type II và có chuẩn bảo vệ IP66. AFCI là tính năng tùy chọn.

7.6. INVT XD40KTR có kết nối được máy phát điện không?

Có. Dòng XD30 – 60KTR có giao diện máy phát điện tiêu chuẩn, đồng thời hỗ trợ generator và smart load. Điều này cho phép thiết kế hệ thống hybrid kết hợp thêm máy phát điện khi công trình có nhu cầu.

8. Liên hệ báo giá inverter hybrid INVT 40kW 3 pha XD40KTR

Nếu đang cần xây dựng hệ thống điện mặt trời hybrid 3 pha cho nhà xưởng, cơ sở kinh doanh hoặc công trình có phụ tải lớn, khách hàng có thể liên hệ Tường Vinh để được tư vấn cấu hình phù hợp.

Tường Vinh hỗ trợ kiểm tra công suất PV, phương án chia string, lựa chọn pin lưu trữ, tải dự phòng và các thiết bị đi kèm trước khi chốt cấu hình inverter hybrid INVT 40kW 3 pha XD40KTR.
